シリコンウェーハ 4インチ Pタイプ(100) 片面/両面研磨半導体基板

セール価格$26.90 USD
仕様:P(100) 0.001~0.005Ω 525um SSP
アイテム数:1 アイテム
数量:
 別のお支払い方法
♦️ High-quality silicon wafer for Research and Experiment.
♦️ Provide small quantities, special specifications products, and customized services.
♦️Global shipping, secure payment, large inventory.
♦️Minimum delivery time within 1 week. Shipped by FedEx, DHL,UPS, etc.
Silicon Wafer Specification:
  • Size: 4inch;
  • Method: CZ;
  • Orientation: 100;
  • Type: P-Type;
  • Dopant: B;
  • Resistivity:0.001~0.005Ω;
  • Thickness: 525um±25;
  • TTV<10um ;
  • Front side: polished;
  • Back side: etched;

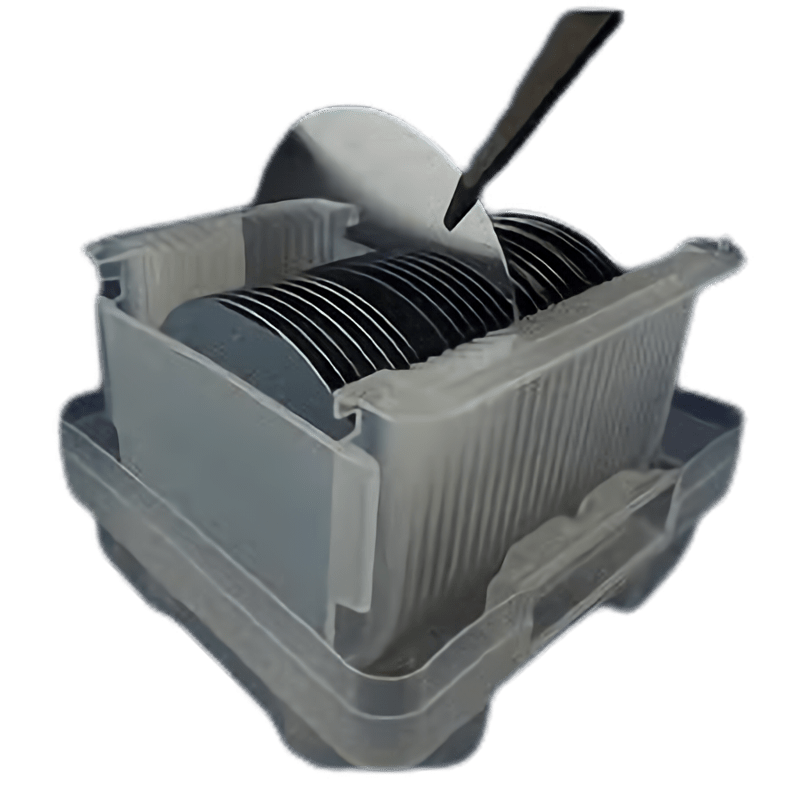

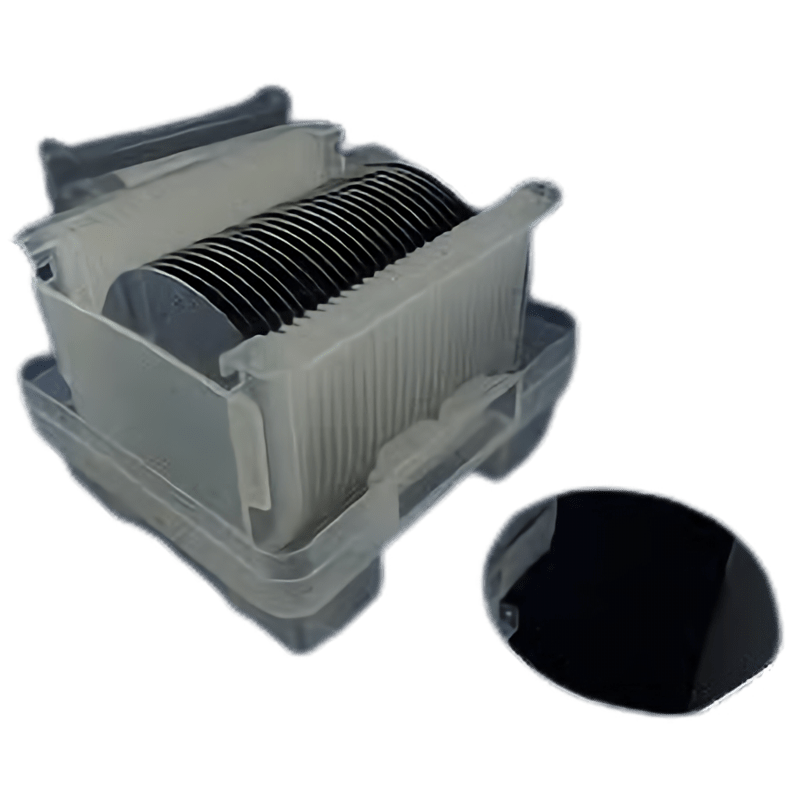

  • Packing: silicon wafer case;
